Volume 存储

configMap

配置信息的保存方式

定义

ConfigMap 功能在 Kubernetes1.2 版本中引入，许多应用程序会从配置文件、命令行参数或环境变量中读取配置信息。ConfigMapAPI 给我们提供了向容器中注入配置信息的机制，ConfigMap 可以被用来保存单个属性，也可以用来保存整个配置文件或者 JSON 二进制等对象。

创建configMap
# configmap 名称=game-config 数据来源文件=ex.file
kubectl create configmap game-config --from-file=ex.file

kubectl create configmap literal-config --from-literal=name=dave --from-literal=passwd=pass

tip

-from-file 要求
- 文件内部必须是一行一对的 k=v，可以在使用的时候注入 pod 内部变成环境变量
  - 1.txt
    - name=zhangsan
    - passwd=123
- 文件内部不是一行一对的 k=v
  - 2.txt
    - hahaha

configMap使用-ENV

apiVersion: v1
kind: ConfigMap
metadata:
  name: literal-config
  namespace: default
data:
  name: dave
  password: pass
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: env-config
  namespace: default
data:
  log_level: INFO
---
apiVersion: v1
kind: Pod
metadata:
  name: cm-env-pod
spec:
  containers:
  - name: myapp-container
    image: wangyanglinux/myapp:v1.0
    command: [ "/bin/sh", "-c", "env" ]
    env:
    - name: USERNAME
      valueFrom:
        configMapKeyRef:
          name: literal-config
          key: name
    - name: PASSWORD
      valueFrom:
        configMapKeyRef:
          name: literal-config
          key: password
    envFrom:
    - configMapRef:
        name: env-config
  restartPolicy: Never

configMap使用-Command

apiVersion: v1
kind: Pod
metadata:
  name: cm-command-pod
spec:
  containers:
    - name: myapp-container
      image: wangyanglinux/myapp:v1.0
      command: [ "/bin/sh", "-c", "echo $(USERNAME) $(PASSWORD)" ]
      env:
        - name: USERNAME
          valueFrom:
            configMapKeyRef:
              name: literal-config
              key: name
        - name: PASSWORD
          valueFrom:
            configMapKeyRef:
              name: literal-config
              key: password
  restartPolicy: Never

热更新

configMap使用-hotUpdate

[root@k8s-master01 test]# cat default.conf
server {
    listen 80 default_server;
    server_name example.com www.example.com;
    location / {
        root   /usr/share/nginx/html;
        index  index.html index.htm;
    }
}
[root@k8s-master01 test]# kubectl  create cm default-nginx --from-file=default.conf

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: hotupdate-deploy
  name: hotupdate-deploy
spec:
  replicas: 5
  selector:
    matchLabels:
      app: hotupdate-deploy
  template:
    metadata:
      labels:
        app: hotupdate-deploy
    spec:
      containers:
      - image: wangyanglinux/myapp:v1.0
        name: nginx
        volumeMounts:
        - name: config-volume
          mountPath: /etc/nginx/conf.d/
      volumes:
        - name: config-volume
          configMap:
            name: default-nginx

更新 ConfigMap 日前并不会触发相关 Pod 的滚动更新，可以通过修改 podannotations 的方式强制触发滚动更新

kubectl patch deployment nginx-test --patch '{"spec"：{"template": {"metadata": {"annotations": {"version/config"："666666667777"}}}}}'

更新 ConfigMap 后：

使用该 ConfigMap 挂载的 Env 不会同步更新

使用该 ConfigMap 挂载的 Volume 中的数据需要一段时间（实测大概 10 秒）才能同步更新

tip

Kubernetes 给不可变的 ConfigMap 和 Secret 提供了一种可选配置，可以设置各个 Secret 和 ConfigMap 为不可变的。对于大量使用 configmap 的集群（至少有成千上万各不相同的 configmap 供 Pod 挂载），禁止变更它们的数据有下列好处：

configmap.immutable
- 防止意外（或非预期的）更新导致应用程序中断
- 通过将configmap标记为不可变来关闭kube-apiserver对其的监视，从而显著降低kube-apiserver的负载，提升集群性能

Secret

编码而来的安全

定义

Secret 对象类型用来保存敏感信息，例如密码、OAuth令牌和SSH密钥。将这些信息放在 secret 中比放在 Pod 的定义或者容器镜像中来说更加安全和灵活。

特性

Kubernetes 通过仅仅将 Secret 分发到需要访问 Secret 的 Pod 所在的机器节点来保障其安全性
Secret 只会存储在节点的内存中，永不写入物理存储，这样从节点删除 secret 时就不需要擦除磁盘数据
从 Kubernetes1.7 版本开始，etcd 会以加密形式存储 Secret，一定程度的保证了 Secret 安全性

类型

内置类型	用法
Opaque	用户定义的任意数据
kubernetes.io/service-account-token	服务账号令牌
kubernetes.io/dockercfg	~/.dockercfg文件的序列化形式
kubernetes.io/dockerconfigjson	~/.docker/config.json文件的序列化形式
kubernetes.io/basic-auth	用于基本身份认证的凭据
kubernetes.io/ssh-auth	用于SSH身份认证的凭据
kubernetes.io/tls	用于TLS客户端或者服务器端的数据
bootstrap.kubernetes.io/token	启动引导令牌数据

Opaque

概念

当 Secret 配置文件中未作显式设定时，默认的 Secret 类型是 Opaque。当你使用 kubectl 来创建一个 Secret 时，你会使用 generic 子命令来标明要创建的是一个 Opaque 类型 Secret。

Opaque Secret

$ echo -n "admin" | base64
YWRtaW4=
$ echo -n "1f2d1e2e67df" | base64
MWYyZDFlMmU2N2Rm

apiVersion: v1
kind: Secret
metadata:
  name: mysecret
type: Opaque
data:
  password: MWYyZDFlMmU2N2Rm
  username: YWRtaW4=

Opaque ENV

Opaque Secret ENV

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: opaque-secret-env
  name: opaque-secret-env-deploy
spec:
  replicas: 5
  selector:
    matchLabels:
      app: op-se-env-pod
  template:
    metadata:
      labels:
        app: op-se-env-pod
    spec:
      containers:
      - image: wangyanglinux/myapp:v1.0
        name: myapp-continaer
        ports:
        - containerPort: 80
        env:
        - name: TEST_USER
          valueFrom:
            secretKeyRef:
              name: mysecret
              key: username
        - name: TEST_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mysecret
              key: password

Opaque Volumn

Opaque Secret Volumn

apiVersion: v1
kind: Pod
metadata:
  labels:
    name: secret-volume
  name: secret-volume-pod
spec:
  volumes:
  - name: volumes12
    secret:
      secretName: mysecret
  containers:
  - image: wangyanglinux/myapp:v1.0
    name: myapp-container
    volumeMounts:
    - name: volumes12
      mountPath: "/data"

volumes:
  - name: volumes12
    secret:
      secretName: mysecret
      # 二进制的八进制转换
      defaultMode: 256

  volumes:
  - name: volumes12
    secret:
      secretName: mysecret
      items:
      - key: username
        path: my-group/my-username

Opaque Volumn 热更新

当已经存储于卷中被使用的 Secret 被更新时，被映射的键也将终将被更新。组件 kubelet 在周期性同步时检查被挂载的 Secret 是不是最新的。但是，它会使用其本地缓存的数值作为 Secret 的当前值。使用 Secret 作为子路径卷挂载的容器不会收到 Secret 更新。

tip

Secret.immutable
- 防止意外（或非预期的）更新导致应用程序中断
- 通过将configmap标记为不可变来关闭kube-apiserver对其的监视，从而显著降低kube-apiserver的负载，提升集群性能

DownwardAPI

容器在运行时从 Kubernetes API 服务器获取有关它们自身的信息

意义

DownwardAPI 是 Kubernetes 中的一个功能，它允许容器在运行时从 KubernetesAPI 服务器获取有关它们自身的信息。这些信息可以作为容器内部的环境变量或文件注入到容器中，以便容器可以获取有关其运行环境的各种信息，如 Pod 名称、命名空间、标签等

提供容器元数据

动态配置

Kubernetes环境集成

Downward API env

apiVersion: v1
kind: Pod
metadata:
  name: downward-api-env-example
spec:
  containers:
  - name: my-container
    image: wangyanglinux/myapp:v1.0
    env:
    - name: POD_NAME
      valueFrom:
        fieldRef:
          fieldPath: metadata.name
    - name: POD_NAMESPACE
      valueFrom:
        fieldRef:
          fieldPath: metadata.namespace
    - name: POD_IP
      valueFrom:
        fieldRef:
          fieldPath: status.podIP
    - name: CPU_REQUEST
      valueFrom:
        resourceFieldRef:
          resource: requests.cpu
    - name: CPU_LIMIT
      valueFrom:
        resourceFieldRef:
          resource: limits.cpu
    - name: MEMORY_REQUEST
      valueFrom:
        resourceFieldRef:
          resource: requests.memory
    - name: MEMORY_LIMIT
      valueFrom:
        resourceFieldRef:
          resource: limits.memory
  restartPolicy: Never

Downward API volume

apiVersion: v1
kind: Pod
metadata:
  name: downward-api-volume-example
spec:
  containers:
  - name: my-container
    image: wangyanglinux/myapp:v1.0
    resources:
      limits:
        cpu: "1"
        memory: "512Mi"
      requests:
        cpu: "0.5"
        memory: "256Mi"
    volumeMounts:
    - name: downward-api-volume
      mountPath: /etc/podinfo
  volumes:
  - name: downward-api-volume
    downwardAPI:
      items:
      - path: "annotations"
        fieldRef:
          fieldPath: metadata.annotations
      - path: "labels"
        fieldRef:
          fieldPath: metadata.labels
      - path: "name"
        fieldRef:
          fieldPath: metadata.name
      - path: "namespace"
        fieldRef:
          fieldPath: metadata.namespace
      - path: "uid"
        fieldRef:
          fieldPath: metadata.uid
      - path: "cpuRequest"
        resourceFieldRef:
          containerName: my-container
          resource: requests.cpu
      - path: "memoryRequest"
        resourceFieldRef:
          containerName: my-container
          resource: requests.memory
      - path: "cpuLimit"
        resourceFieldRef:
          containerName: my-container
          resource: limits.cpu
      - path: "memoryLimit"
        resourceFieldRef:
          containerName: my-container
          resource: limits.memory
  restartPolicy: Never

`volume` 相较于 `env` 的优势

会保持热更新的特性

传递一个容器的资源字段到另一个容器中

扩展

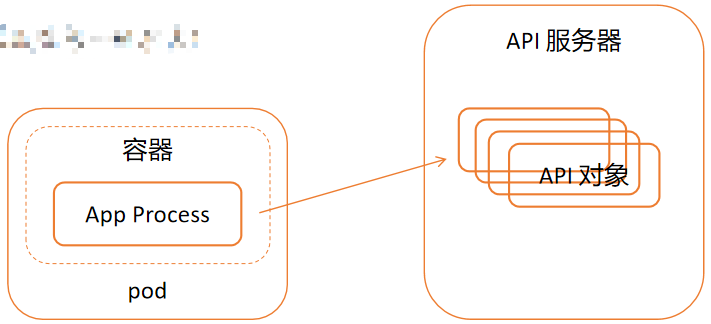

DownwardAPI 提供了一种简单的方式，将 pod 和容器的元数据传递给在它们内部运行的进程。但这种方式其实仅仅可以暴露一个 pod 自身的元数据传递给在它们内部运行的进程。但是这种方式其实仅仅可以暴露一个 pod 自身的元数据，而且只可以暴露部分元数据。

所以，还有另外一种方式：

Service

Kubernetes API 文档

文档开启

kubectl proxy -port=8080

curl localhost: 8080/openapi/v2 > k8s-swagger. json

docker run
  -rm \
  -d \
  -p80:8080\
  -e SWAGGER_JSON=/k8s-swagger. json \
  -v $(pwd)/k8s-swagger.json:/k8s-swagger.json \
  swaggerapi/swagger-ui

Volume

数据的持久化方案

存在的意义

容器磁盘上的文件的生命周期是短暂的，这就使得在容器中运行重要应用时会出现一些问题。首先，当容器崩溃时，kubelet 会重启它，但是容器中的文件将丢失————容器以干净的状态（镜像最初的状态）重新启动。其次，在 Pod 中同时运行多个容器时，这些容器之间通常需要共享文件。Kubernetes中的 Volume 抽象就很好的解决了这些问题。

awsElasticBlockStore
azureDisk
azureFile
cephfs
csi
downwardAPI
emptyDir
fc
flocker
gcePersistentDisk
gitRepo
glusterfs
hostPath
iscsi
1ocal
nfs
persistentVolumeclaim
projected
portworxVolume
quobyte
rbd
scaleo
secretstorageos
vsphereolume

emptyDir

概念

当 Pod 被分配给节点时，首先创建 emptyDir 卷，并且只要该Pod在该节点上运行，该卷就会存在正如卷的名字所述，它最初是空的。Pod 中的容器可以读取和写入 emptyDir 卷中的相同文件，尽管该卷可以挂载到每个容器中的相同或不同路径上。当出于任何原因从节点中删除 Pod 时，emptyDir 中的数据将被永久删除。

容器崩不会从节点中移除 pod，因此 emptyDir 卷中的数据在容器溃时是安全的。

emptyDir 的用法有：
- 暂存空间，例如用于基于磁盘的合并排序、用作长时间计算溃恢复时的检查点
- web服务器容器提供数据时，保存内容管理器容器提取的文件

创建使用

disk
apiVersion: v1
kind: Pod
metadata:
  name: volume-emptydir-disk-pod
  namespace: default
spec:
  containers:
  - name: myapp
    image: wangyanglinux/myapp:v1.0
    ports:
    - containerPort: 80
    volumeMounts:
    - name: logs-volume
      mountPath: /usr/local/nginx/logs
  - name: busybox
    image: wangyanglinux/tools:busybox
    command: ["/bin/sh","-c","touch /logs/access.log && tail -f
/logs/access.log"]
    volumeMounts:
    - name: logs-volume
      mountPath: /logs
  volumes:
  - name: logs-volume
    emptyDir: {}

memory
apiVersion: v1
kind: Pod
metadata:
  name: volume-emptydir-mem
  namespace: default
spec:
  containers:
  - name: myapp
    image: wangyanglinux/myapp:v1.0
    ports:
    - containerPort: 80
    resources:
      limits:
        cpu: "1"
        memory: 1024Mi
      requests:
        cpu: "1"
        memory: 1024Mi
    volumeMounts:
    - name: mem-volume
      mountPath: /data
  volumes:
  - name: mem-volume
    emptyDir:
      medium: Memory
      sizeLimit: 500Mi

在 kubelet 的工作目录（root-dir参数控制），默认为 /var/1ib/kubelet，会为每个使用了 emptyDir：{}的 pod 创建一个目录，格式如 /var/lib/kubelet/pods/{podid}/volumes/kubernetes.io~empty-dir/，所有放在 emptyDir 中数据，最终都是落在了 node 的上述路径中

hostPath

概念

hostPath 卷将主机节点的文件系统中的文件或目录挂载到集群中

hostPath 用途如下
- 运行需要访问 Docker 内部的容器：使用 /var/1ib/docker 的 hostPath
- 在容器中运行 cAdvisor；使用 /dev/cgroups 的 hostPath
- 允许 pod 指定给定的 hostPath 是否应该在 pod 运行之前存在，是否应该创建，以及它应该以什么形式存在

除了所需的 path 属性之外，用户还可以为 hostPath 卷指定 type

值	行为
	空字符串（默认）用于向后兼容，这意味着在挂载hostPath卷之前不会执行任何检查
DirectoryorCreate	如果在给定的路径上没有任何东西存在，那么将根据需要在那里创建一个空目录，权限设置为0755，与 Kubelet 具有相同的组和所有权
Directory	给定的路径下必须存在目录
FileorCreate	如果在给定的路径上没有任何东西存在，那么会根据需要创建一个空文件，权限设置为0644，与 Kubelet 具有相同的组和所有权
File	给定的路径下必须存在文件
Socket	给定的路径下必须存在UNIX套接字
CharDevice	给定的路径下必须存在字符设备
BlockDevice	给定的路径下必须存在块设备

danger

由于每个节点上的文件都不同，具有相同配置（例如从 podTemplate 创建的）的 pod 在不同节点上的行为可能会有所不同
当 Kubernetes 按照计划添加资源感知调度时，将无法考虑 hostPath 使用的资源
在底层主机上创建的文件或目录只能由 root 写入。您需要在特权容器中以 root 身份运行进程，或修改主机上的文件权限以便写入 hostPath 卷

hostPath 实验

apiVersion: v1
kind: Pod
metadata:
  name: hostpath-pod
spec:
  containers:
  - image: wangyanglinux/myapp:v1.0
    name: myapp
    volumeMounts:
    - mountPath: /test-pd
      name: test-volume
  volumes:
  - name: test-volume
    hostPath:
      # directory location on host
      path: /data
      # this field is optional
      type: Directory

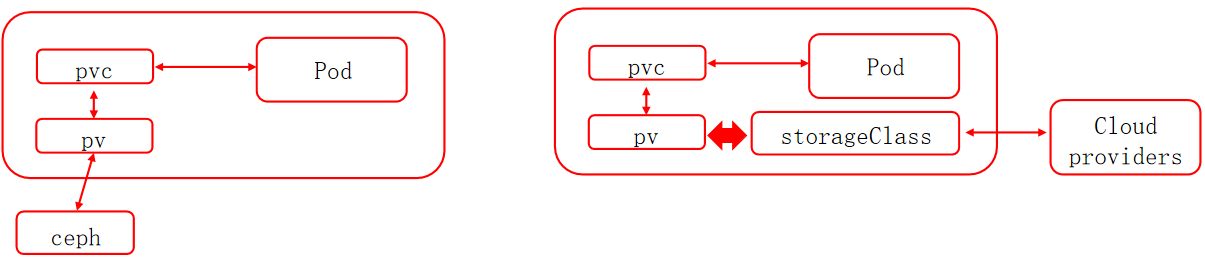

PV/PVC

存储中的各司其职

关联条件

容量：PV 的值不小于 PVC 要求，可以大于最好一致
读写策略：完全匹配
- 单节点读写 - ReadwriteOnce - RWO
- 多节点只读 - ReadOnlyMany - ROX
- 多节点读写 - ReadWriteMany - RWX
存储类：PV 的类与 PVC 的类必须一致，不存在包容降级关系

回收策略

Retain（保留）：手动回收
Recycle（回收）：基本擦除（rm-rf/thevolume/*）
Delete （删除）：关联的存储资产（例如 AWS、 EBS、GCEPD、AzureDisk 和 OpenStack Cinder卷）将被删除当前，只有 NFS 和 HostPath 支持回收策略。AWSEBS、GCEPD、AzureDisk 和 Cinder 卷支持删除策略

状态

Available（可用）一块空闲资源还没有被任何声明所绑定
Bound （已绑定）－卷已经被声明绑定
Released （已释放）－声明被删除，但是资源还未被集群重新声明
Failed（失败）－该卷的自动回收失败

保护

PVC 保护的目的是确保由 pod 正在使用的 PVC 不会从系统中移除，因为如果被移除的话可能会导致数据去失
注意：当 pod 状态为 Pending 并且 pod 已经分配给节点或 pod 为 Running 状态时，PVC 处于活动状态
当启用 PVC 保护功能时，如果用户删除了一个 pod 正在使用的 PVC ，则该 PVC 不会被立即删除。 PVC 的删除将被推退，直到 PVC 不再被任何 pod 使用

PV/PVC

安装 NFS 服务器
yum install -y nfs-common nfs-utils  rpcbind
mkdir /nfsdata
chmod 666 /nfsdata
chown nfsnobody /nfsdata
cat /etc/exports
    /nfsdata *(rw,no_root_squash,no_all_squash,sync)
systemctl start rpcbind
systemctl start nfs

部署PV
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfspv1
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: nfs
  nfs:
    path: /data/nfs
    server: 10.66.202.11

创建服务并使用 PVC
apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: nginx
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  selector:
    matchLabels:
      app: nginx
  serviceName: "nginx"
  replicas: 3
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: wangyanglinux/myapp:v1.0
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/local/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "nfs"
      resources:
        requests:
          storage: 1Gi

storageClass

一种动态的申请存储的机制

概念

Storageclass 是一种资源对象，用于定义持久卷（PersistentVolumes）的动态供给（Dynamic Provisioning）策略。Storageclass 允许管理员定义不同类型的存储，并指定如何动态创建持久卷以供应用程序使用。这使得 Kubernetes 集群中的存储管理更加灵活和自动化。

Service

分类​

configMap​

定义​

热更新​

Secret​

定义​

特性​

类型​

Opaque​

概念​

Opaque ENV​

Opaque Volumn​

Opaque Volumn 热更新​

DownwardAPI​

意义​

Downward API env​

Downward API volume​

volume 相较于 env 的优势​

扩展​

Kubernetes API 文档​

Volume​

存在的意义​

emptyDir​

概念​

hostPath​

概念​

PV/PVC​

关联条件​

回收策略​

状态​

保护​

storageClass​

概念​

分类

configMap

定义

热更新

Secret

定义

特性

类型

Opaque

概念

Opaque ENV

Opaque Volumn

Opaque Volumn 热更新

DownwardAPI

意义

Downward API env

Downward API volume

`volume` 相较于 `env` 的优势

扩展

Kubernetes API 文档

Volume

存在的意义

emptyDir

概念

hostPath

概念

PV/PVC

关联条件

回收策略

状态

保护

storageClass

概念
